Probador de cristales con dos transistores

Este probador de cristales con dos transistores es muy útil por que en muchos proyectos electrónicos se trabaja con alta frecuencia y utilizan para su funcionamiento cristales de manera tal que puedan obtener la frecuencia de oscilación deseada.

El propósito del uso de cristales en reemplazo de las bobinas es su cualidad de estabilidad en la generación de frecuencias frente a las variaciones de voltaje, cualidad que no tienen las bobinas o inductores que todos conocemos.

Para probar una bobina se utiliza normalmente un multímetro y lo que se hace es probar su continuidad. Si existe continuidad, se asume que ésta está en buen estado. Pero probar un cristal es mucho más difícil. Para probar un cristal diseñamos un sencillo circuito que se muestra a continuación.

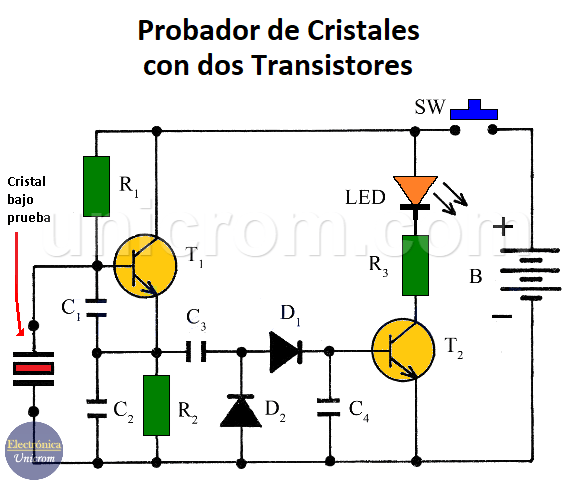

Probador de cristales con dos transistores

Funcionamiento del probador de cristal con dos transistores

El circuito consiste de dos transistores bipolares NPN, dos diodos y algunos componentes pasivos.

El cristal bajo prueba se combina con el transistor T1 que trabajara como un oscilador. La combinación de transistor T1, el cristal bajo prueba y los condensadores C1 y C2 trabajan como un oscilador Colpitt.

  • Si el cristal bajo prueba está en buena condición entonces trabajará como oscilador con el transistor T1. La salida del oscilador es rectificada y filtrada por los diodos D1 y el condensador C2 respectivamente. La señal resultante alimentará la base del transistor T2. La señal entregada a la base del transistor T2, lo hace entrar en saturación y hará que el LED conectado al colector da través de la resistencia R3 se ilumine.
  • Si el cristal bajo prueba no hace encender el led, significa que está dañado.

Lista de componentes del probador de cristales con dos transistores

  • 2  diodos semiconductores 1N4148 (D1,D2)
  • 2  transistores bipolares NPN BC550C (T1, T2)
  • 1  LED común color verde
  • 1  resistencia de 27 KΩ, 1/4 watt (R1)
  • 1  resistencia de 1 KΩ (R2), 1/4 watt
  • 1  resistencia de 560 Ω, 1/4 watt (R3)
  • 2  condensadores de 0.001µF, 1/4 watt (C1,C3)
  • 1  condensador de 100pF (C2)
  • 1  condensador de 0.004µF (C4)
  • 1 batería cuadrada de 9 voltios

  •
  •
  •
  •
  •
  •
  •
