Inyector de Señal para Audio y Radiofrecuencia

Inyector de señal audio y radiofrecuencia

Con un inyector de señal para audio y radio frecuencia (RF), inyectamos una señal en diferentes etapas de un circuito, haciendo posible que las fallas se encuentren fácilmente.

En un circuito de audio o radiofrecuencia (RF), la señal pasa por varias etapas antes de llegar a la salida. Al inyectar una señal artificial entre las etapas nos asegurarnos de su correcto funcionamiento. Si la señal no pasa de una etapa a la siguiente sabremos que en etapa está la falla.

¿Cómo funciona el inyector de señal?

Dos compuertas NAND de tecnología CMOS, N3 y N4 forman un multivibrador astable que oscila a una frecuencia aproximada de 1 kHz.

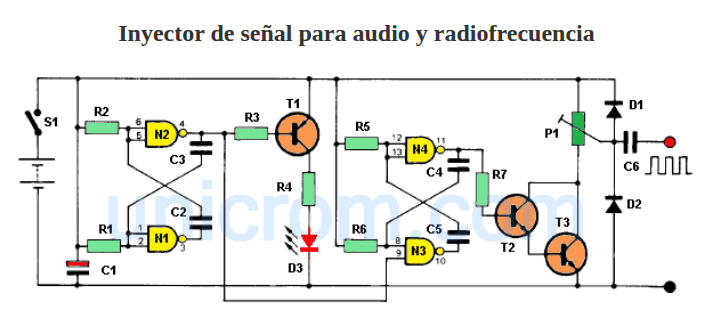

Inyector de señal audio y radiofrecuencia (RF)

Ya que la onda cuadrada producida por este circuito produce armónicas que se extienden hasta varios mega-hertz, la señal es útil para hacer pruebas tanto en circuitos para RF como circuitos de audio.

La señal se pasa a la salida a través de dos transistores (T2, T3) conectados en configuración Darlington. La amplitud de la señal de salida se ajusta por medio del potenciómetro  P1 y se acopla al circuito bajo prueba por medio del condensador C6.

El condensador C6 no permite que la componente de corriente continua (DC) del inyector pase hacia el circuito bajo prueba. Los diodos D1 y D2 protegen al inyector de señales recortando cualquier transitorio que provenga del circuito bajo prueba e ingrese en el inyector a través del condensador C6.

Para hacer más evidente el funcionamiento del inyector cuando éste es activado, se incluye un segundo multivibrador astable constituido por las compuertas NAND N1 y N2. El multivibrador oscila a una frecuencia de 0.2 Hertz encendiendo y apagando el LED D3.

El voltaje de operación del condensador C6 debe ser escogido de manera tal que sea capaz de aguantar cualquier voltaje que el inyector de señales encuentre en el circuito. Si el circuito que vamos a revisar es portátil, un condensador de 63 V será el adecuado, pero si vamos a usarlo para probar circuitos que contengan voltajes más altos. Para efectos prácticos mejor escoger un condensador con el voltaje más alto. Ejemplo: 400 o 600 V.

El circuito debe montarse en una cajita aislada y tanto la punta de prueba como la conexión a tierra deben estar debidamente aisladas para evitar problemas de choque eléctrico.

Lista de componentes para el inyector de señal

  • 3 resistencias de 10M (R1, R2, R5, R6)
  • 1 resistencia de 100k (R3)
  • 1 resistencia de 470 ohmios (R4)
  • 1 resistencia del 27k (R7)
  • 1 potenciómetro de 1k (P1)
  • 1 condensador de 100 uF / 6 V (C1)
  • 2 condensadores de 470 nF (C2, C3)
  • 2 condensadores de 100 pF (C4, C5)
  • 1 condensador de 100 nF (C6)
  • 1 circuito integrado 4011, 4 compuertas NAND de 2 entradas. (IC1)
  • 1 transistor PNP BC157 (T1)
  • 2 transistores NPN BC107 (T2,T3)
  • 2 diodos semiconductores 1N4148 (D1, D2)
  • 1 LED rojo (D3)
  • 1 interruptor (S1)

El circuito funciona con 6 V que se pueden obtener con cuatro pilas de 1.5 V en serie.
