Convertidor voltaje – frecuencia con LM3900

Existen muchos diseños de circuitos convertidor voltaje – frecuencia y la complejidad del circuito a menudo nos da una idea del grado de linealidad y la máxima frecuencia de operación que tiene el mismo.

Este diseño utiliza el circuito integrado LM3900 de 14 pines, qué consiste de cuatro amplificadores operacionales de propósito general, de alta ganancia que operan sin ningún problema con una sola fuente de alimentación.

Esta fuente de alimentación puede tener valores que van desde los 2.2 hasta los 16 VDC. En el diagrama del circuito, se muestra un diseño que se puede utilizar para obtener frecuencias por debajo de aproximadamente 10 Khz.

Funcionamiento del convertidor voltaje – frecuencia

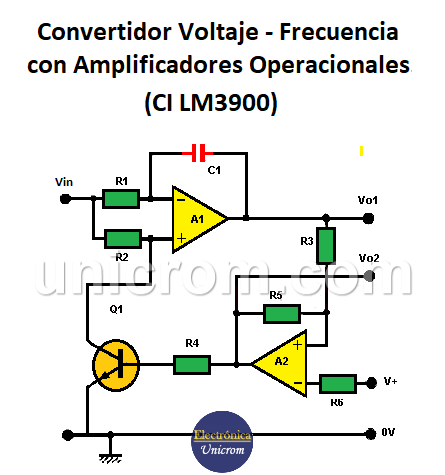

Convertidor voltaje - frecuencia con LM3900

El amplificador A1 se conecta como un amplificador integrador y permitirá obtener en su salida (Vo1) una onda triangular y el amplificador A2 funciona como un Schmitt Trigger (disparador Schmitt).

El amplificador A2 sensa la salida del amplificador A1 y controla el estado del transistor Q1 que:

  • Derivará la corriente de entrada a tierra a través de la resistencia R2, haciendo que la salida Vo1 disminuya linealmente, o ….
  • Permitirá que la señal entre en el amplificador A1 causando que la salida Vo1 aumente linealmente con R1 = 2*R2.

Así la salida V01 es tiene la forma de una onda triangular y la salida V02 tiene la forma de una onda cuadrada y tiene una frecuencia que es linealmente dependientes de los valores de resistencia R1 y del condensador C1 y de los niveles establecidos por el Disparador Schmitt. (Ver V+)

Lista de componentes del convertidor voltaje – frecuencia

  • 1 circuito integrado LM3900 (A1, A2)
  • 1 transistor bipolar NPN (Q1)
  • 2 resistencias de 1 M (R1, R3)
  • 1 resistencia de 510 ohmios (R2)
  • 1 resistencia de 30K (R4)
  • 2 resistencias de 1.2 M (R5, R6)
  • 1 condensador de 1 nF (1 nanofaradio) (C1)
