Probador de continuidad con 741
Este probador de continuidad con 741 utiliza el amplificador operacional, funcionando como amplificador diferencial, y visualiza el resultado de la prueba por medio de un LED.
Posibles aplicaciones
Una buena aplicación para este circuito sería probar soldaduras hechas en un circuito impreso o similar. También sirve para probar continuidad de cables, alambres, conexiones, etc.
Funcionamiento del probador de continuidad
La diferencia de voltaje entre los terminales inversor (-) y no inversor (+) es amplificada con una ganancia de lazo abierto (ver que no hay resistencia de realimentación).
La ganancia en lazo abierto del amplificador operacional es muy grande y causa que este entre en saturación, llevando la salida al máximo voltaje (un poco menos de 9 voltios en nuestro circuito) o a corte (0 voltios o un poco más).

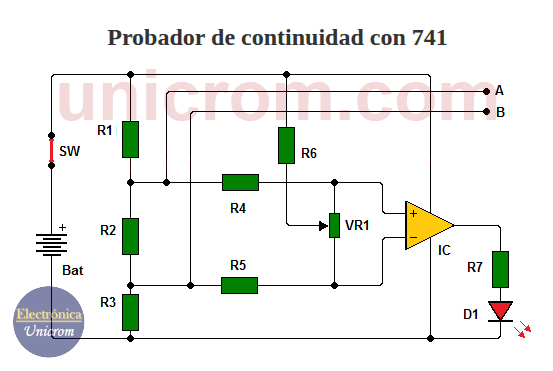

Probador de continuidad con el op-amp 741
Hay que desbalancear ligeramente el circuito.
Si las resistencias fuesen exactamente iguales (R1, R3) y (R4, R5), la diferencia de voltaje entre los terminales sería igual a cero (0) y causaría que la salida del operacional también sea cero (0 voltios).
Para lograr el funcionamiento deseado, se incluye una resistencia de 470 K (R6) y un potenciómetro de 10 K (VR1) que permite una pequeña diferencia de voltaje entre las 2 entradas del amplificador operacional y así desbalancear el circuito.
Cuando se hacen pruebas en un circuito, una pequeña resistencia aparece entre las puntas de prueba. Esto causa que el desbalance desaparezca y que la salida del amplificador sea tal que haga encender el LED.
Notas:
- Para realizar las pruebas, el circuito no debe estar alimentado.
- En el gráfico anterior se ve la configuración de los pines del circuito integrado 741 (amplificador operacional).
Cómo calibrar el probador de continuidad.
- Se conecta entre las puntas de prueba una resistencia de 4 ohmios o menos.
- Se ajusta el potenciómetro de manera tal que el LED apenas se ilumine con la resistencia que está entre las puntas de prueba.
- Si ahora cortocircuitamos las puntas de prueba (A, B), el LED debe apagarse.
- El LED apagado nos indica que hay continuidad y la soldadura o pista que estamos probando está en buen estado.
Debido a la pequeñísima resistencia que tienen las pistas, conexiones y soldaduras que vamos a probar, es conveniente que las puntas de prueba (A, B) sean de muy buena calidad, estén muy limpias y tengan una resistencia prácticamente nula.
Lista de componentes del circuito
- 1 amplificador operacional 741 o similar (IC).
- 2 resistencias de 22 K (R1, R3).
- 3 resistencias de 1 K (R4, R5, R7).
- 1 resistencia de 470 K (R6).
- 1 resistencia de 10 ohmios. (R2).
- 1 potenciómetro de 10 K (VR1).
- 1 LED color rojo (D1).
- 1 batería cuadrada de 9 V (Bat).
- 2 puntas de prueba. (A, B)
- 1 interruptor (SW)
