Circuito de control por diferencia de temperatura
Este circuito de control por diferencia de temperatura fue originalmente publicado en nuestra sección de diagramas. Aquí se explica mejor y se incluye un circuito impreso sugerido.
El circuito mide la diferencia de temperatura entre dos sensores y activa un relé cuando la temperatura no es igual. También es posible detectar un cambio de temperatura, aunque la temperatura que midan los sensores sea diferente, con ayuda de un potenciómetro.

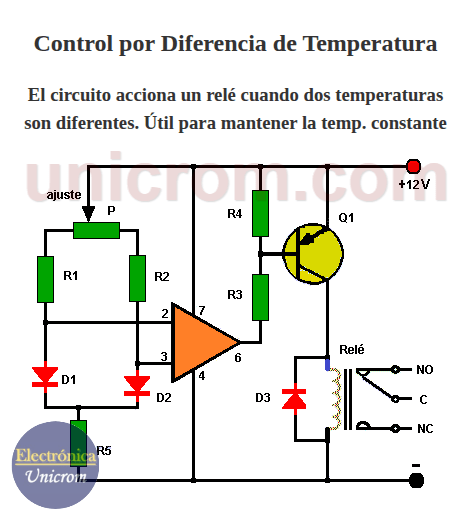

Funcionamiento del control por diferencia de temperatura
Diodos como sensores de temperatura
Para implementar el circuito se utilizan, como sensores de temperatura, dos diodos semiconductores comunes (D1 y D2). Como los ánodos de los diodos están conectados a las entradas de un amplificador operacional que trabaja como comparador, cualquier diferencia de temperatura causará que este dé a su salida un voltaje bajo.
Estos diodos se colocan en los dos lugares cuyas temperaturas deseamos comparar. Al haber una pequeña variación en la temperatura de cualquiera de los diodos, el voltaje en sus terminales disminuirá.
- Si el diodo D1 se coloca en un lugar susceptible a que la temperatura disminuya, el amplificador operacional dará a su salida un nivel bajo y activará el relé a través del transistor bipolar Q1. El transistor podría activar un sistema de calefacción o similar.
- Si el diodo D2 se coloca en un lugar susceptible a que la temperatura aumente, el amplificador operacional dará a su salida un nivel bajo y activará el relé a través del transistor Q1. El transistor podría activar un sistema de refrigeración o ventilador.
Configuración de los pines del circuito integrado del amplificador operacional 741
Distribución de pines del transistor PNP 2N3702
Cuando la temperatura de los dos diodos vuelva a ser igual, se desactivará el relé. Observar que la inclusión del potenciómetro permite variar el funcionamiento del circuito a nuestro gusto.
Nota: El circuito se puede alimentar con 9 voltios. Solo es necesario cambiar el relé por uno del mismo voltaje.
Lista de componentes para el control de cambio de temperatura
- IC1: amplificador operacional 741 o similar
- Q1: transistor bipolar PNP 2N3702 o equivalente
- R1 = R2: resistores de 4.7 KΩ
- R3 = R4: resistencias de 1.2 KΩ
- R5: resistencia de 2.7 KΩ
- P: potenciómetro de 100K
- D1 = D2 = D3: diodos 1N4001 o similar
- RL1: relé de 12 V.
Circuito impreso sugerido
A continuación se muestra el circuito impreso sugerido y un aproximado de la apariencia del circuito final.
