Amplificador Estéreo con TDA2005

Este Amplificador estéreo con TDA2005 es un amplificador clase AB de alta fidelidad y produce un excelente sonido y puede entregar entre 4 y 8 watts de potencia. Está especialmente diseñado para ser utilizada en el automóvil.

Características del amplificador

Este amplificador de audio es muy fácil de construir debido a la poca cantidad de componentes externos que necesita para su funcionamiento y solo requiere una fuente de voltaje de entre 9 y 18 voltios que pueda entregar hasta 2 A.

Para tener una máxima potencia de salida es necesario utilizar una fuente de poder de por lo menos 2A a 15 V y utilizar dos parlantes o bocinas de 2 ohmios o dos parlantes de 4 ohmios en paralelo.

También es posible obtener aproximadamente 4 watts por canal si se usa una fuente de 15 V que entregue una corriente de 1A a parlantes de 4 ohmios.

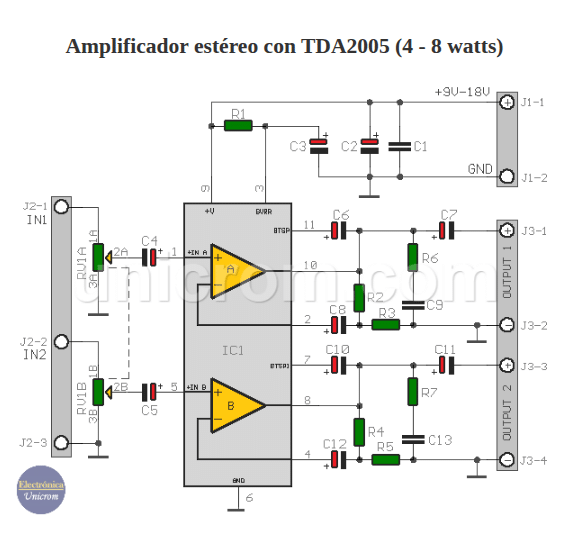

Amplificador Estéreo con TDA2005 (4 - 8 watts)

Amplificador Estéreo con TDA2005 (4 – 8 watts)

Respuesta de frecuencia: 15 hertz hasta 50 kHz, 3 dB. Para obtener la máxima potencia de salida, el nivel de entrada debe de ser de aproximadamente 160mV.

Funcionamiento y requisitos del amplificador

  • Los condensadores C4 y C5 son condensadores de acople y bloquean el componente de corriente directa de la etapa previa a este amplificador.
  • Los condensadores C9 y C13 son condensadores de des-acople en la salida y los condensadores C8 y C12 bloquean el componente de corriente directa del lazo de realimentación de las entradas inversoras del amplificador.
  • Las resistencias dos grupos de R2 y R3 y R4 y R5 establecen el nivel en DC de la realimentación.
  • Los conjuntos resistía condensador R6-C9 y R7-C13 proveen de una carga de alta frecuencia para estabilidad cuando la reactancia inductiva de los parlantes resulte excesiva.
  • C1 y C2 son condensadores de des-acople de la fuente de poder y también filtrado de la misma.

La ganancia de este amplificador está dado por la siguiente fórmula:

G = 1+(R2/R3) = 1+(R4/R5) = 37   ó   31 dB.

De la fórmula se deduce que si se reducen los valores de la resistencia R3 y R5 es posible incrementar la ganancia del amplificador.

Lista de componentes del circuito

  • 1 circuito integrado TDA2005 (IC1)
  • 1 resistencia de 120K, 1/2W 5% (R1)
  • 2 resistencias 1.2K, 1/4W 5% (R2, R4)
  • 2 resistencias 33 ohm,,1/4W 5% (R3, R5)
  • 2 resistencias 1 ohm, 1/2W 5% (R6, R7)
  • 3 condensadores 100nF, 100V MKT (poliéster / mylar) (C1, C9, C13)
  • 1 condensador 220uF, 25V (C2)
  • 1 condensador 10uF, 25V (C3)
  • 2 condensadores 2.2uF, 25V (C4, C5)
  • 2 condensadores 100uF, 25V (C6, C10)
  • 2 condensadores 220uF, 25V (C8, C12)
  • 1 potenciómetro logarítmico doble 2 x 10K (RV1)
  • 1 bloque para terminales, 2 polos (J1)
  • 2 bloque para terminales, 3 polos (J2, J3)

Nota: Todos los condensadores son electrolíticos excepto C1, C9 y C13.
