Amplificador de audio 12W con TDA2040

Éste amplificador de audio 12W con TDA2040 para automóvil utiliza el amplificador integrado TDA2040 que opera en modo clase AB.

Éste circuito integrado por su pequeño tamaño y sus pocos componentes adicionales sirve perfectamente para implementar un excelente amplificador de audio para automóvil.

El amplificador integrado TDA2040 tiene, entre otras, las siguientes características:

– Puede entregar hasta las 12 watts en un parlante de 8 ohmios y 25 watts en un parlante de 4 ohmios.
– Tiene protección contra cortocircuitos.
– Tiene protección térmica.
– Puede funciona con fuentes de voltaje de una sola polaridad.

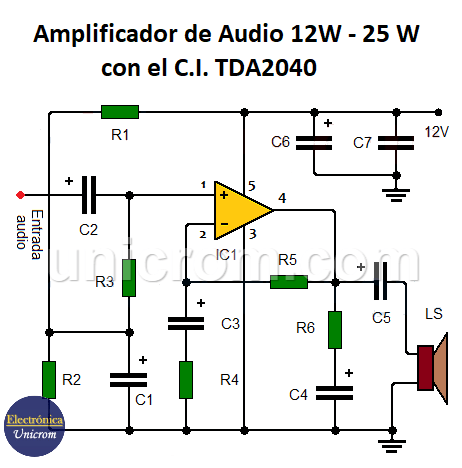

Amplificador de audio 12W con TDA2040 para automóvil

Funcionamiento del Amplificador de audio 12W con TDA2040 para automóvil

El circuito que se presenta utiliza una solamente una fuente de 12 Voltios.

  • La señal de entrada se aplica al pin 1 del amplificador a través del condensador C2 y la salida al parlante de 8 ohmios desde el pin 4 A través del condensador C5.
  • Las resistencias R4 y R5 establecen la ganancia del amplificador.
  • La resistencia R6 y el condensador C4 ayudan a la estabilidad de frecuencia.
  • El condensador C3 es el condensador de desacople que el terminal inversor del amplificador.
  • Los condensadores C6 y C7 son los filtros de la fuente de poder.
  • El condensador electrolítico C5 acopla la salida del circuito integrado al parlante.

Para tener un sistema de sonido estéreo se necesitan hacer dos circuitos como el que se muestra.

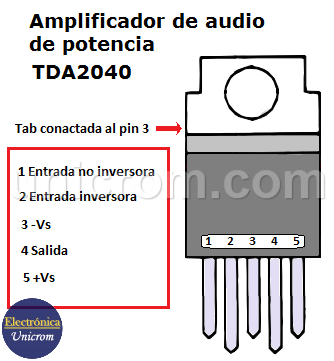

Amplificador de audio de potencia TDA2040 (distribución de pines)

Lista de componentes del Amplificador de audio 12W con TDA2040

  • 1 circuito integrado amplificador de audio TDA2040 (IC1)
  • 3 resistencias de 22K (R1, R3, R5)
  • 1 resistencia de 20K (R2)
  • 1 resistencia de 680 ohmios (R4)
  • 1 resistencia de 4.7 ohmios (R6)
  • 1 condensador de 2.2 uF (microfaradios) (C2)
  • 2 condensadores de 22 uF (microfaradios) (C1, C3)
  • 1 condensador de 100 nF (nanofaradios) (C4)
  • 1 condensador electrolítico de 2200 uF (C5)
  • 1 condensador electrolítico de 220 uF (C6)
  • 1 condensador de 100 nF (nanofaradios) (C7)
  • 1 parlante de 8 u 4 ohmios (8 ohmios / 12 watts, 4 ohmios / 25 watts) (LS)
  • 1 disipador de calor para el amplificador de audio TDA2040
