Cargador de batería de 12 voltios para auto

Cargador de batería de 12 voltios para auto con LM7815

Este cargador de batería de 12 voltios para auto es un circuito de pocos elementos, que nos permitirá cargar una batería común de auto. La carga de la batería se detiene cuando llega a su máximo voltaje.

El circuito cargará la batería de nuestro auto a máxima corriente y esta irá disminuyendo conforme el voltaje de la batería vaya llegando a su máximo cuando la corriente de carga será cero. En ese momento la batería estará a su máximo voltaje.

Funcionamiento del Circuito de cargador de batería de 12 voltios para auto

La combinación de 3 diodos semiconductores en serie, todos ellos en paralelo con el arreglo en serie de la resistencia R1 y la unión base emisor del transistor Q1, crean una fuente de corriente constante. La resistencia R1 establece la corriente que circulará por el transistor. Analizar el diagrama.

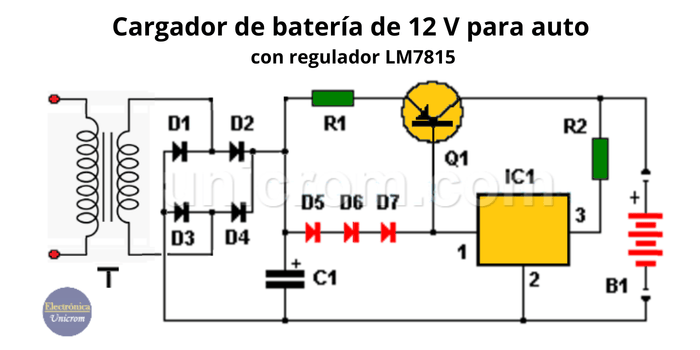

Circuito de cargador de batería de 12 voltios para auto con LM7815

Si cada diodo tiene una caída de voltaje de 0.7 voltios (igual que la unión base emisor del diodo), la corriente aproximada por R1 será: I = V/R. I = 1.4 voltios /0.33 ohmios = 4.2 amperios.

La función del regulador de voltaje es mantener a la fuente de corriente activa. Cuando la batería está totalmente cargada (el voltaje es aproximadamente 15 voltios), por el regulador IC1 casi no circula corriente y Q1 entra en corte, pues por su base no pasa corriente.

La función de la resistencia R2 es limitar la corriente en la salida, y también a través de IC1. La resistencia R2 permite el paso de corriente por IC1, para que Q1 tenga corriente en su base y esté saturado hasta que el voltaje de salida llegue aproximadamente a 13.5 voltios.

A partir de este nivel de voltaje, la corriente empezará a disminuir y seguirá disminuyendo mientras el voltaje sigue subiendo. Si se disminuye el valor de R2, se aumentará el voltaje final de carga de la batería.

Si se desea que la batería se cargue a un valor menor, se puede colocar uno o más diodos en serie en uno de sus terminales, en el sentido del flujo de la corriente. Esto causará una caída de aproximadamente 0.7 voltios por diodo.

Lista de componentes del circuito

  • R1 = resistencia de 0.33 ohmios, 10 watts
  • R2 = resistencia de 8.2 ohmios, 2 watts
  • C1 = condensador electrolítico de 10,000 uF / 100 V
  • D1 = D2 = D3 = D4 = D5 = D6 = D7 = SB560 (5 amperios)
  • Q1 = transistor PNP MJ15004 o similar (NTE88)
  • IC1 = regulador de voltaje 7815.
  • B1 = batería de 12 voltios.
  • T = transformador 120/240VAC a 18 VAC, 3 amperios en el secundario.

Nota: IC1 y Q1 deben utilizar disipador de calor.
