Fuente de tensión programable con LM317

Esta fuente voltaje programable con LM317 se basa en el conocido regulador de voltaje LM317. A diferencia de las fuentes de voltaje variable continuo, esta establece unos voltajes de salida fijos con ayuda de un grupo de resistencias escogidas.

En el caso que se presenta, los valores de salida de la fuente de alimentación, pueden no ser muy útiles para algunos. Pero con ayuda de la fórmula del voltaje de salida del regulador LM317 se pueden utilizar otros  valores de resistores para voltajes deseados.

El voltaje máximo de salida está dado por la fórmula: Vsalida = Vo = 1.25 (1+R2/R1) = 1.25 (1+4700/220) = 28 Voltios.

Los demás voltajes de salida están dados por la fórmula: Vsalida = Vo = 1.25 (1+Rx/R1), donde Rx puede ser la resistencia en paralelo de: (R2 y R3), (R2 y R4), (R2 y R5), (R2 y R6), (R2 y R7) o (R2 y R8).

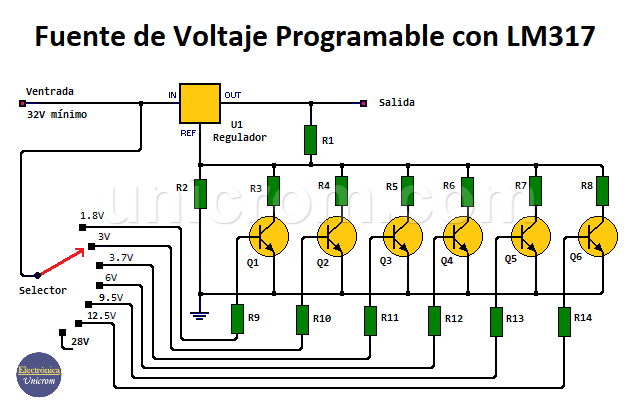

Fuente voltaje programable con LM317

Para que la fuente voltaje programable con LM317 funcione como se desea, los grupos de resistencias en paralelo se escogen con el selector que se ve en el diagrama y la salida de voltaje dependerá de la posición del mismo.

La resistencia R2 = 4.7 K limita el voltaje de salida a un máximo aproximado de 28 V. Este caso se da cuando el selector se coloca en la última posición del gráfico (R2 no tiene ninguna resistencia en paralelo).

Distribución de pines del regulador de voltaje LM317

Distribución de pines del regulador LM317

El voltaje de entrada al regulador no debe ser menor a 32 V, esto debido a la caída de voltaje, de aproximadamente 3 voltios, que hay entre la entrada y la salida del regulador. El circuito permite ser ampliado con más transistores y resistores para entregar más voltajes.

Distribución de pines del transistor NPN 2N2222

Distribución de pines y encapsulado del transistor NPN 2N2222

Notas:

  • Importante, precaución: Al usar esta fuente es conveniente escoger el voltaje deseado antes de conectar la carga. Si se cambia de posición el selector con la carga conectada, habrá peque­ños espacios de tiempo en que esta puede recibir el voltaje máximo de 28 V y se puede dañar,
  • Si se desean obtener voltajes de salida más exactos hay que utilizar resistencias de precisión.

Para completar la fuente de alimentación programable y poderla conectar a la red de energía 110/220 VAC, se puede utilizar el conjunto interruptor, transformador, fusible, diodos y condensadores que se muestran en el diagrama siguiente:

Fuente de voltaje no regulada

La salida de voltaje no regulado de este diagrama se conecta a la entrada (Ventrada) en el primer diagrama

Lista de componentes de la fuente regulada:

  • 1 regulador de voltaje LM317 (U1)
  • 6 transistores 2N2222A o similar (Q1 – Q6)
  • 1 resistencia de 220 ohmios (R1)
  • 1 resistencia  de 4.7 K (R2)
  • 6 resistencias 33 K (R9, R10, R11, R12, R13, R14)
  • 1 resistencia 100 ohmios (R3)
  • 1 resistencia de 330 ohmios (R4)
  • 1 resistencia de 470 ohmios (R5)
  • 1 resistencia de 1 K (R6)
  • 1 resistencia 2.2 K (R7)
  • 1 resistencia de 3.3 K (R8)
  • 1 disipador de calor para el regulador de voltaje variable LM317

Lista de componentes de la fuente no regulada:

  • 2 condensadores electrolíticos de 2200 microfaradios 50 V (C1, C2)
  • 1 transformador con 24 VAC en el secundario. (T1)
  • 4 diodos rectificadores 1N4001 o similar (D1, D2, D3, D4)
  • 1 fusible (F). 1 amperio para 110VAC ó 0.5 amperios para 220VAC
  • 1 interruptor (S).

2 thoughts on “Fuente voltaje programable con LM317”

    • Hola José

      La entrada al regulador debe ser 32 voltios mínimo debido a la caída de voltaje que hay en el LM317.

      – Si la entrada es mayor, el regulador “absorve” la diferencia de voltaje entre la entrada y la salida.
      – Si es menor de 32 voltios, supongamos 28 voltios, el máximo voltaje en la salida sería 25 voltios y no funciona como se espera.

      Saludos
