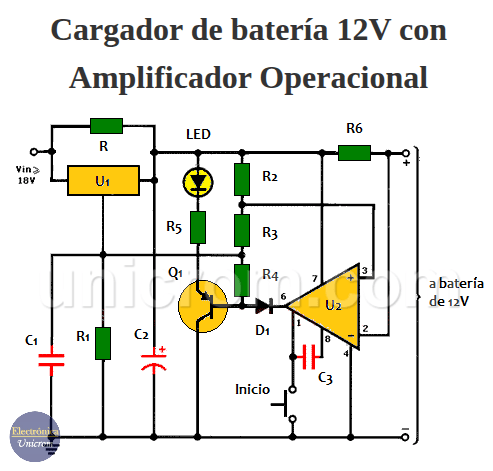

Cargador de batería 12V con amplificador operacional
Este cargador de batería 12v permite cargar una batería de 12 voltios para automóvil (batería de plomo) con ayuda de el regulador de voltaje U1 y un amplificador operacional U2. Este circuito es muy útil cuando se nos baja la batería del carro y no lo podemos arrancar.
Funcionamiento del cargador de batería de 12V
El cargador de batería carga la batería a máxima corriente (limitada a 2 amperios) cuando esta está descargada y la reduce poco a poco conforme el voltaje de la batería se acerca a su máximo voltaje. Cuando esto sucede, la corriente es limitada a unos 150 mA.
Cuando se presiona el botón de inicio (para iniciar el proceso de carga) el voltaje que se entrega es de 14 voltios.
En este caso, el amplificador operacional, que funciona como comparador, tiene en su entrada inversora el voltaje actual de la batería y en la entrada no inversora el voltaje de referencia. De esta manera, cuando la batería no tiene carga completa, la salida siempre está en voltaje alto.
Conforme la batería se va cargando y demanda menos corriente del cargador, el voltaje se reduce a 12,5 voltios, terminando el proceso de carga. Cuando esto sucede, el comparador envía a su salida un nivel de voltaje bajo, polarizando el transistor PNP Q1 y el LED se enciende avisando que la carga ya terminó.
Lista de componentes del cargador de batería
- U1: regulador de voltaje LM350
- U2: amplificador operacional: LM301A
- C1: condensador de 0.1 uF
- C2: condensador de 0.1 uF
- C3: condensador de 1000 pF
- R: resistor de 500 ohmios
- R1: resistencia de 3 K
- R2: resistencia de 15 ohmios
- R3: resistencia de 230 ohmios
- R4: resistencia de 15 K
- R5: resistencia de 1 K
- R6: resistencia de 0.2 ohmios de 2 watts o más
- D1: 1 diodo 1N467
- LED: 1 color verde
- Q1: transistor bipolar PNP 2N2905
- Otros: 1 interruptor de contacto momentáneo, normalmente abierto.
Artículos relacionados:
Cargador batería 12V con SCR y transistor- Conmutador activado por luz con LDR y Amplificador…
- Amplificador Operacional con fuente única
- Filtro activo Pasa Banda con Amplificador Operacional
- Amplificador Operacional - Amp Op. Ganancia lazo abierto
- Probador de amplificador operacional 741 o similar
- Amplificador Operacional no inversor. Ganancia. Impedancias
- Monitor de Carga de Batería con LM3914
Hola, me podrias decir si utiliza transformador o va directo a red?. Gracias!!
Hola Alejandro
El circuito necesita una fuente de voltaje no regulada que entregue por lo menos 18 voltios. No va conectada directo a la red
Saludos
Es decir un os 18v a 2A????
Hola Alejandro
Si, se necesitaría una fuente no regulada que entregue 18 voltios como mínimo y con una capacidad de 2 amperios.
Saludos
la resistencia 1 ¿ de cuantos ohm es ?
Hola Victor
El valor de la resistencia R1 es 3K. El dato ya fue incluido en el artículo
Saludos y muchas gracias.
Me dí cuenta en el esquema del circuito que se indican solo las patas 1, 2, 3, 4, 6, 7 y 8 del amplificador operacional. y la quinta pata?
Hola Ivan
A veces hay una diferencia de voltaje entre los dos pines de entrada del amplificador operacional, cuando el voltaje de salida es nulo. Este voltaje es cero en un amplificador ideal (éste es un amplificador real). Este voltaje se ajusta a cero por medio del uso de la entrada de OFFSET NULL (pin 5). En este caso no es necesario conectarlo
Saludos
Hola
como puedo aumentar el valor de la corriente de carga a mas de 10 ampere? quiero cargar un banco de batería de 400 ampere, donde vivo la luz solo dura 3hora con 30 minutos (vivo en el campo), no encuentro el lm350 lo puedo reemplazar por el lm317 que saque un radio viejo con un transistor para mayor corriente ? Gracias por compartir sus conocimientos, cuidate el covic19,
Hola Ramón
Gracias por tus palabras
No te recomiendo este circuito para hacer lo que deseas. 10 amperios es una gran cantidad de corriente que puede ser muy peligrosa y una modificación sencilla no creo que funcione. Hay algunos cargadores con esas características en el comercio que talvez te puedan servir mejor.
Siento no poder ayudarte
Saludos
