Juego Cara o Cruz electrónico

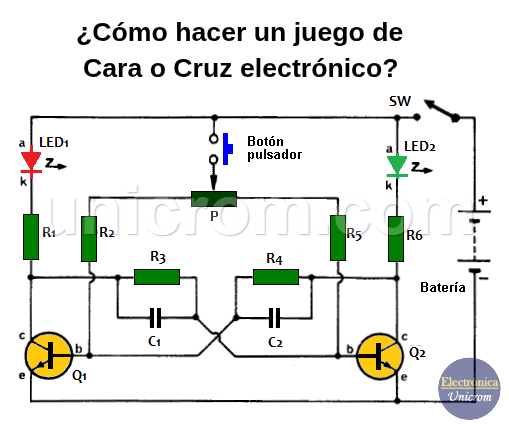

El circuito que se usa para este juego cara o cruz, es un multivibrador implementado con 2 transistores bipolares NPN (Q1, Q2). El multivibrador tiene dos posibles estados, un estado hace iluminar el LED1 y el otro hace iluminar el LED2.
Este multivibrador es un oscilador de onda cuadrada que en este diseño oscila a aproximadamente 700 hertz siempre y cuando el botón pulsador esté presionado.
Funcionamiento del Juego cara o cruz electrónico
Los 2 LEDs se iluminarán en forma alternada mientras el botón pulsador esté presionado.
Cuando el botón se deja de presionar, el oscilador se detiene y el circuito asume uno de los dos posibles estados:
- El transistor Q1 esté conduciendo y el transistor Q2 esté en su estado de corte y se enciende LED1
- El transistor Q2 esté conduciendo y el transistor Q1 esté en su estado de corte y se enciende LED2
Cuando cualquiera de los transistores esté conduciendo, hará circular suficiente corriente a través de la resistencia y el LED en serie con el transistor, causando que el LED se ilumine.
Hay que observar que el circuito es simétrico y que los dos transistores están interconectados. El colector de Q1 con la base de Q2 vía la resistencia R3 y el condensador C1 y el colector de Q2 con la base de Q1 mediante la resistencia R4 y el condensador C2.
Distribución de pines (patillas) del transistor NPN BC108
Si los componentes asociados con cada transistor son exactamente iguales, los LEDs tienen igual probabilidad de encenderse. Sin embargo, los componentes electrónicos no tienen valores exactos como se supone y se incluye un potenciómetro (P) para ajustar esta igualdad de probabilidad y aproximarla lo más posible a un 50% para cada LED.
También te puede interesar como hacer un circuito Cara o Cruz con el temporizador 555
Lista de componentes del juego cara o cruz
- 2 transistores NPN BC108 o similar (Q1, Q2)
- 2 LEDs, 1 rojo y 1 verde (LED1, LED2)
- 2 resistencias 390 ohmios (R1, R6)
- 4 resistencias 47 K (R2, R3, R4, R5)
- 1 potenciómetro 47 K (P)
- 2 condensadores 22 nF (nano faradios) (C1, C2)
- 1 botón pulsador
- 1 interruptor (SW)
- 1 batería cuadrada de 9 voltios
Nota: este juego cara o cruz también se llama escudo o corona, cara o sello, etc.
