Circuito intercomunicador de audio con LM380
Este circuito intercomunicador de audio es tan sencillo que cualquier persona con limitados conocimientos en electrónica puede armarlo. Este circuito se puede usar en la oficina, casa, etc., como intercomunicador en la puerta u otro lugar similar.
El amplificador de audio LM380
El LM380 es un amplificador de audio de 2.5 watts de potencia, con una ganancia fijada internamente a 34 dB. El circuito integrado se puede alimentar con un voltaje que debe estar en el rango de 10 a 22 voltios. Sus posibles usos son: pequeños amplificadores de audio, alarmas, intercomunicadores, etc.
Funcionamiento del circuito intercomunicador de audio
Solo se necesitan 8 componentes electrónicos y una pequeña batería de 12 voltios o dos baterías cuadradas de 9 voltios en serie para obtener 18 voltios.
Parlantes como micrófonos en el circuito intercomunicador
Los parlantes funcionan también como micrófonos (este es el motivo por el cual se utiliza el transformador de audio), de manera que el circuito sea lo más simple posible. Se utiliza un amplificador de audio muy popular como es el amplificador LM380 de muy bajo precio.
Cómo conectar el transformador de audio
El transformador es uno pequeño de los que son comunes en los radios de transistores antiguos. Se pueden hacer pruebas con varios transformadores pequeños que en muchos talleres están como desecho.

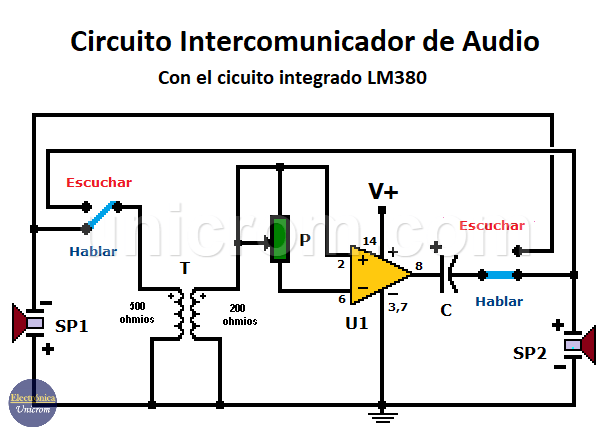

Hay que tener cuidado de conectar el devanado de menos resistencia del transformador al interruptor de hablar/escuchar (como primario) y el otro al potenciómetro de 1 Megaohm. (ver el diagrama)
Nota: Las patillas del circuito integrado LM380 se conectan como se muestra en la figura. (ver los números de las patillas)
Lista de componentes del circuito intercomunicador
- 1 amplificador de audio LM380 (U1)
- 1 capacitor electrolítico de 470 µF de 25 voltios (C)
- 1 potenciómetro de 1 Megaohm de 1/4 watt (P)
- 1 transformador de audio con las características mostradas en el diagrama (T).
- 2 parlantes miniatura de 8 ohms (SP1, SP2)
- 2 interruptores tipo PTT (presionar para hablar)
