Filtro RC Paso Bajo

Un filtro RC paso bajo es un circuito formado por una resistencia y un condensador conectados en serie, como se muestra en el gráfico más abajo.

El filtro paso bajo permite sólo el paso de frecuencias por debajo de una frecuencia en particular llamada frecuencia de corte (Fc) y elimina las frecuencias por encima de esta frecuencia. Estos filtros RC no son perfectos por lo que se hacen dos análisis.

Un análisis en el caso ideal y otro en el caso real. La unidad de frecuencia es el: Hertz, Hercio o ciclo por segundo.

Filtro RC paso bajo ideal

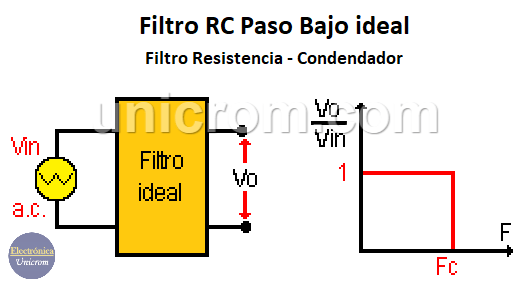

Filtro RC paso bajo ideal

El filtro paso bajo ideal es un circuito formado por una resistencia y un condensador, que permite el paso de las frecuencias por debajo de la frecuencia de corte (Fc) y elimina las que sean superiores a ésta. (ver figura anterior)

Filtro RC paso bajo real

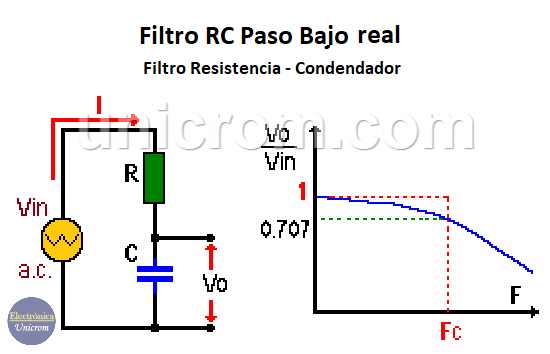

Filtro RC paso bajo real

La reactancia capacitiva (XC) cambia con la frecuencia. Para las altas frecuencias la reactancia capacitiva XC es baja, logrando con esto que las señales de estas frecuencias sean atenuadas. En cambio a bajas frecuencias (por debajo de la frecuencia de corte) la reactancia capacitiva es grande, lo que causa que estas frecuencias no se vean afectadas o son afectadas muy poco por el filtro.

Con la ley de Ohm:

  • Vin = I*Z = I*(R2 + XC2)1/2
  • Vo = I*XC
  • Vo = Vin / ( 1 + (2πf*RC)2 )1/2

donde:

  • Z = Impedancia
  • π = Pi = 3.14159
  • f = frecuencia en hertz
  • R = valor de la resistencia
  • C = valor del condensador

La frecuencia de corte es aquella donde la amplitud de la señal entrante cae hasta un 70.7 % de su valor máximo. Y esto ocurre cuando XC = R. (reactancia capacitiva = resistencia). Si XC = R, la frecuencia de corte será: Fc = 1/(2*π *R*C).

La banda de frecuencias por debajo de la frecuencia de corte (Fc) se llama Banda de paso, y la banda de frecuencias por encima de Fc se llama Banda de atenuación.

Angulo de Fase de un filtro RC paso bajo

El ángulo de fase en función de la frecuencia se obtiene con la siguiente fórmula:  ψ = tan-1 (R/XC).
