Código de condensadores – Código JIS

Código JIS de un condensador/capacitor

El código JIS para condensadores es un código utilizado por la industria japonesa para la identificación de estos componentes.

El código JIS (Japan Industrial Standard) es el código utilizado por la industria japonesa para la identificación de estos componentes.

El código es alfanumérico (letras y números) y se lee de la siguiente manera:

• El primer número y la primera letra se refieren a la tensión máxima de operación del condensador. Ver listado abajo.
• Los tres números que siguen indican el valor de la capacidad del condensador en picofaradios (pF).
  • Los dos primeros números son las cifras significativas y el tercero es el multiplicador decimal.

• La última letra denota la tolerancia. Los valores son:

B = +/- 0.10 pF, C = +/- 0.25 pF, D = +/- 0.50 pF, E = +/- 0.5%, F = +/- 1%.

G = +/- 2%, H = +/- 3%, J = +/- 5%, K = +/- 10%, M = +/- 20%

Para determinar la máxima tensión de operación, se utiliza la siguiente nomenclatura:

• 1H = 50 V.
• 2A = 100 V.
• 2T = 150 V.
• 2D = 200 V.
• 2E = 250 V.
• 2G = 400 V.
• 2J = 630 V.

Esta lista es más amplia, pero estos valores son los más importantes.

Ejemplos de uso del código de condensadores

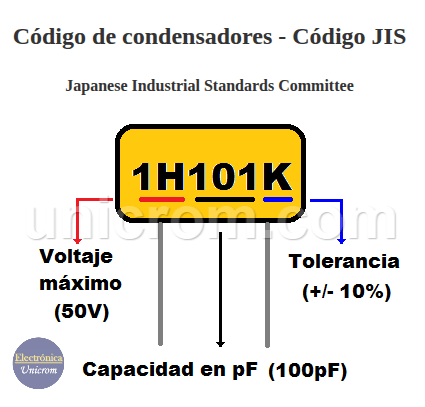

Ejemplo 1: 1H101 K

1H: 50 V (voltaje máximo).
101: 100 pF (capacidad), valor del condensador en picofaradios.
K: tolerancia +/- 10%.

El condensador es de 100 pF +/- 10% con una tensión máxima de 50 V.

Ejemplo 2: 2E 183 K

2E: 250 V (voltaje máximo).
183: 18 x 10³ pF = 18 000 pF (capacidad), valor del condensador en picofaradios.
K: tolerancia +/- 10%.

El condensador es de 18,000 pF +/- 10% con una tensión máxima de 250 V.

Ejemplo 3: 1H 323 M

1H: 50 V (voltaje máximo).
324: 32 x 103 pF = 32,000 pF (capacidad), valor del condensador en picofaradios.
M: tolerancia = +/- 20%.

• El condensador es de: 32,000 pF +/- 20% con una tensión máxima de 50 V.
• El condensador es de: 0.032 uF +/- 20% con una tensión máxima de 50 V.
