Amplificador Operacional. Ganancia lazo cerrado

Realimentación

Para poder controlar la ganancia de voltaje que tiene un amplificador operacional, se le provee de una realimentación negativa, que hará que este circuito sea mucho más estable. La ganancia es dada por la siguiente fórmula: AV = – Vo/Vin

El signo menos indica que la señal que se obtendrá en la salida será la opuesta a la entrada (sale invertida, una tensión positiva aplicada a la entrada produce una tensión negativa a la salida).

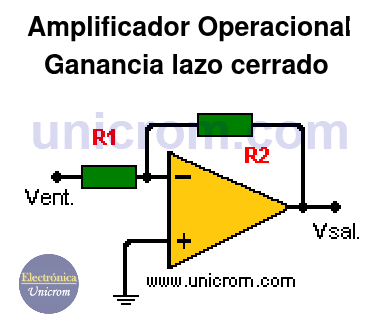

Amplificador Operacional. Ganancia lazo cerrado - Configuración inversor con el amplificador operacional

El valor de la ganancia está dada por: AV = -R2/R1. Si se modifican los valores de R2 y R1, se puede modificar la ganancia. La realimentación se da por medio de la resistencia R2.

Ejemplo 1: (ver el gráfico anterior)

Si R2 = 500 Kohmios y R1 = 10 Kohmios, entonces AV = -Vo/Vin = -R2/R1 = -500/10 = -50.

La ganancia será 50 y la señal a la salida estará invertida (signo menos delante de la ganancia).

Ejemplo 2: (ver el gráfico anterior)

Si R2 = 100 Kohmios y R1 = 50 Kohmios, entonces AV = -Vo/Vin = -R2/R1 = -100/50 = -2.

La ganancia será 2 y la señal a la salida estará invertida (signo menos delante de la ganancia).

Amplificación en CC (amplificador inversor)

Entrada y salida de un amplificador operacional inversor en corriente directa

– Si al amplificador con ganancia de -50 mencionado en ejemplo 1 del párrafo anterior, se la aplica una señal de 0.1 voltios = 100 mV (milivoltios) en la entrada, la salida será:

Vo = – Av x Vin = – 0.1 x(-50) = – 5V.

– Si al amplificador con ganancia de -2 mencionado en ejemplo 2 del párrafo anterior, se la aplica una señal de 0.1 voltios = 100 mV (milivoltios) en la entrada, la salida será:

Vo = – Av x Vin = – 0.1 x(-2) = – 0.2V.

Ver que en ambos casos, que si la entrada es positiva, la salida será ampliada e invertida (negativa)

Nota: El gráfico no está a escala.
