Filtro RC Paso Alto

Características de un filtro RC paso alto

Un filtro RC paso alto es un circuito formado por una resistencia y un condensador conectados en serie, como se ve en la fugura más abajo. Los filtros Paso alto permiten solamente el paso de las frecuencias por encima de una frecuencia en particular llamada frecuencia de corte (Fc) y atenúa las frecuencias por debajo de esta frecuencia.

Estos filtros RC no son perfectos por lo que se hace el análisis en el caso ideal y el caso real. La unidad de frecuencia es el: Hertz, Hertzio o ciclo por segundo.

Filtro RC Paso Alto ideal

El filtro paso alto ideal es un circuito que permite el paso de las frecuencias por encima de la frecuencia de corte (Fc) y elimina las que sean inferiores a ésta. Ver en la figura, que las frecuencias que pasan son las que están al lado derecho de la línea vertical roja, que representa la frecuencia de corte.

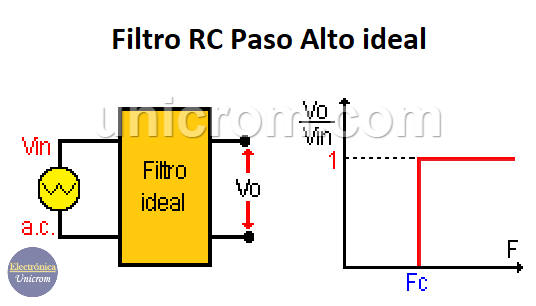

Filtro paso alto RC ideal - Electrónica Unicrom                Gráfico de transferencia de un Filtro RC paso alto ideal - Electrónica Unicrom

Filtro RC Paso Alto Real

Para el circuito serie: condensador-resistencia, el voltaje de salida Vo queda: Vo = I x R. Como Vin = I x Z = I x (R2 + Xc2)1/2, entonces: Vo = 2 x π x F x R x C / (1 + (2 x π x F x R x C)2)1/2 , donde Z = Impedancia y π = 3.1416 = Pi

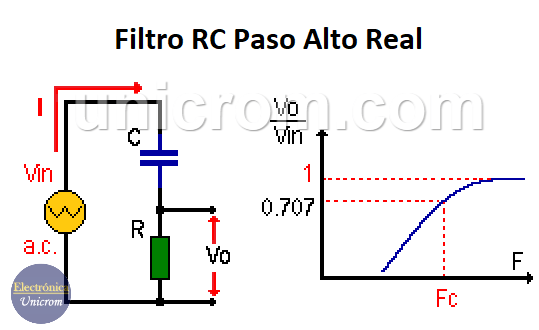

Filtro RC Paso Alto Real - Electrónica Unicrom                    Gráfico de transferencia de un filtro RC paso alto Real - Electrónica Unicrom

El valor de la tensión de salida puede ser calculado con esta ecuación para cualquier frecuencia. Para bajas frecuencias, la salida tiene un valor muy bajo. Para la frecuencia de corte Xc = R (reactancia capacitiva = resistencia), entonces:

Vr = Vo = IR = IXc y Vo = 0.707 x Vin

A la frecuencia de corte la reactancia capacitiva y la resistencia tienen el mismo valor, entonces:

R = XC = 1/(2πFcC) (la misma ecuación del filtro Paso bajo).

Despejando de obtiene la frecuencia de corte para una resistencia y condensador en particular: Fc = 1/(2πRC)

Nota: Un paréntesis elevado a 1/2     ( )1/2    equivale a una raíz cuadrada.

Tut_filtroRCpasaalto.asp


Filtro RC paso bajo   2 Filtro RC paso alto   3 Filtro RC pasa banda  4 Filtro RL paso bajo   5 Filtro RL paso alto   5 Filtro RL pasa banda

  •
  •
  •
  •
  •
  •
  •

  2 Responses to “Filtro RC Paso Alto”

  1. Esta mal el enunciado, porque dice Filtro paso bajo real, cuando se supone que hablamos del paso alto

  2. Hola Victor

    Gracias por tu comentario. La corrección ya fue realizada.

    Saludos
