¿Cómo hacer una fuente de voltaje variable de 4 A?
Esta fuente de voltaje variable 4A con LM317 y transistor es muy útil cuando deseamos una fuente de voltaje variable y la cantidad de corriente es superior a la que el regulador puede entregar.
El regulador de voltaje variable LM317 puede entregar un máximo de 1.5 amperios y, en muchas ocasiones, es insuficiente o nos queda muy ajustado.
Operación de la fuente de voltaje variable 4A con LM317
La operación de esta fuente de voltaje se puede entender observando los valores de las resistencias R2 y R3.
¿Cómo se obtiene una corriente de 4 amperios de esta fuente?
La mayoría de la corriente que fluye por el regulador de voltaje LM317 a través del diodo D5 y de R3. El diodo tiene una caída de 0.7 voltios, igual que el voltaje emisor-base del transistor (VEB) (Q1). Debido a esto, el voltaje en R2 es igual al voltaje en R3.

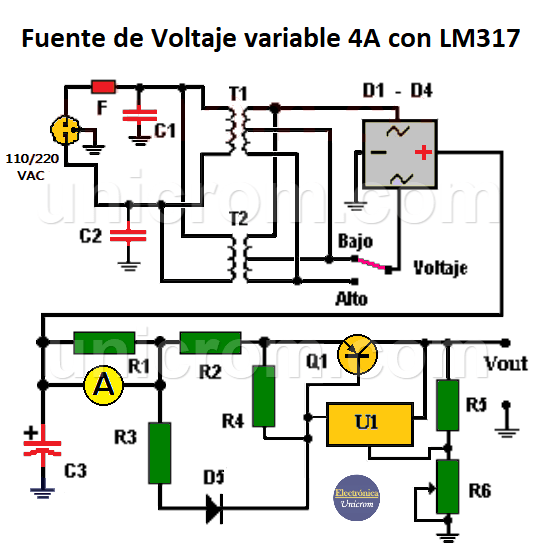

Fuente de voltaje variable 4A con LM317 y transistor amplificador de corriente
Ya que R2 = 0.3 x R3, tres veces más corriente circulará por el transistor que por el regulador. Entonces, la capacidad de todo el circuito es 4 veces más grande que si estuviera el regulador solo. También la capacidad de limitación de corriente se aplica a todo el circuito.
¿Cómo se mide la corriente que entrega la fuente?
El resistor R1 se pone antes del conjunto regulador-transistor de paso para no afectar el voltaje de salida (R1 se utiliza para medir la corriente). I = V/R; como R = 1Ω, entonces I = V.
Configuración de pines del regulador de voltaje LM317T
Entonces solo se necesita medir el voltaje en los extremos de este resistor, pero la lectura del multímetro/VOM la interpretamos como una corriente.
Transistor PNP NTE219
El interruptor de voltaje “alto-bajo”
Este regulador de voltaje ofrece la opción de escoger entre un nivel alto y uno bajo de voltaje con ayuda de un interruptor. Este interruptor se utiliza para permitir que, cuando se entreguen niveles bajos de voltaje a la salida, el puente de diodos reciba un voltaje disminuido desde los transformadores (ver la habilitación de la derivación central en ambos transformadores). De esta manera se evita la disipación innecesaria de mucho calor y pérdida de potencia.
Lista de componentes del circuito
- 1 regulador monolítico variable LM317T (U1)
- 1 transistor PNP 276-2043, NTE 219 o similar (Q1)
- 5 diodos comunes rectificadores de 50 voltios / 25 amperios (o un diodo común 50 voltios / 25 amperios y un puente de diodos de las mismas características)
- 1 resistencia de 1 Ω de 1 watt (R1)
- 1 resistencia de 0.1 Ω de 5 watts (R2)
- 1 resistencia de 0.33 Ω de 5 watts (R3)
- 1 resistencia de 10 Ω de 2 watts (R4)
- 1 resistencia de 220 Ω de 1/2 watt (R5)
- 1 potenciómetro de 2.5 KΩ (R6)
- 2 condensadores de 0.01 µF / 1 KV (1000 voltios) (C1, C2)
- 1 condensador de 3300 µF / 35 voltios electrolítico o más (C3)
- 2 transformadores de 110 VAC o 220 VAC en el primario (según el país de residencia) con secundario de 18 voltios con derivación central y capacidad de entregar de 4 a 5 amperios.
- 1 estuche para fusible de 1 amperio
- 1 interruptor general para el circuito
- 1 interruptor de dos posiciones para escoger el nivel de voltaje de salida del puente rectificador, alto-bajo (ver diagrama).
- 2 disipadores de calor, para el regulador LM317 y el transistor de paso Q1.
