Fuente de voltaje variable 4 A
Una fuente de voltaje variable de 4 A se puede crear sin transistores de paso. Cuando se utilizan transistores, estos se colocan en paralelo para incrementar la corriente que se entrega a la carga.
En este caso haremos algo similar, pero utilizando reguladores variables de voltaje. Vamos a utilizar tres reguladores de voltaje LM317-N en paralelo para incrementar la capacidad de entrega de corriente de todo el regulador a la carga.
Ver la distribución de pines del regulador de voltaje LM317.
Funcionamiento de la fuente de voltaje variable 4A
Estableciendo el voltaje de salida
El voltaje de salida se establece utilizando una resistencia variable (potenciómetro) conectada al terminal no inversor del amplificador operacional de precisión (IC1), y la corriente de referencia del transistor se obtiene a través de la resistencia de 100 ohmios (R4).
¿Cómo se controla el voltaje de salida?
- Cuando el voltaje de salida se incrementa por encima del valor correcto, el amplificador operacional hace la corrección quitando corriente de la base del transistor Q1, haciendo que el transistor se acerque a su estado de corte. De esta manera, el voltaje en los pines de ajuste (ADJ) de los reguladores disminuye, disminuyendo a su vez el voltaje de salida.
- En el caso de que el voltaje de salida disminuya por debajo del valor correcto, el amplificador operacional hace la corrección aumentando la corriente de la base del transistor Q1, haciendo que el transistor se acerque a su estado de saturación.

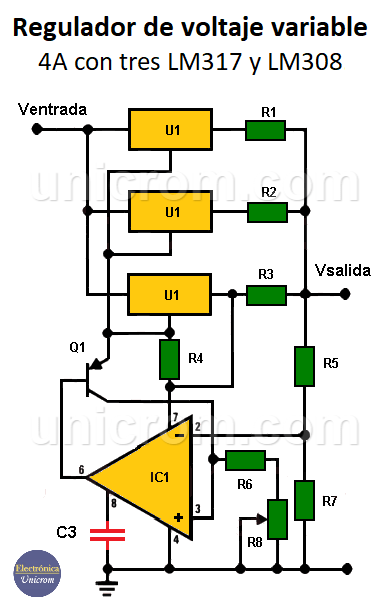

Fuente de voltaje variable 4 A con tres LM317 y un LM308.
¿Qué utilidad tienen las resistencias R1, R2 y R3?
Las resistencias R1, R2 y R3 son resistencias que se utilizan en serie con los reguladores para igualar el voltaje de salida final. Esto se hace debido a posibles diferencias en las salidas de cada uno de los reguladores LM317.
El voltaje no regulado en la fuente de voltaje variable de 4 A
El voltaje no regulado de esta fuente se consigue utilizando un transformador reductor, un puente de diodos para rectificar la señal alterna y dos condensadores en paralelo para aplanar la señal. Ver el siguiente diagrama.
Fuente de voltaje no regulada
Nota: La salida de la fuente no regulada (voltaje no regulado) se conecta a la entrada (Ventrada).
Lista de componentes del circuito
- 3 reguladores de voltaje variable LM317-N (U1, U2, U3)
- 1 amplificador operacional de precisión LM308 o NTE938 (IC1)
- 1 transistor PNP 2N2905 (Q1)
- 3 resistencias de 0.2 ohmios (R1, R2, R3)
- 1 resistencia de 100 ohmios (R4)
- 2 resistencias de 5 K (R5, R7)
- 1 resistencia de 150 ohmios (R6)
- 1 potenciómetro de 1.5 K (R8)
- 2 condensadores electrolíticos de 2200 microfaradios, 50 V o más (C1, C2)
- 1 condensador de 200 pF (picofaradios) (C3)
- 1 transformador con 24 V en el secundario. (T1)
- 4 diodos rectificadores (D1, D2, D3, D4)
- 1 fusible (F). 1 amperio para 110 V, 0.5 amperios para 220 V.
- 1 interruptor (S)
