Código de colores de las resistencias

¿Por qué el código de colores de las resistencias?

Las resistencias son fabricadas en una gran variedad de formas y tamaños. En las resistencias de tamaño más grande, el valor se imprime directamente en el cuerpo de las mismas, pero en los más pequeños esto no es posible.

Es por eso que, para poder obtener con facilidad el valor de la resistencia/resistor, se utiliza el código de colores de las resistencias.

¿Cómo se representa el código de colores?

Sobre el cuerpo de estos resistores se pintan unas bandas de colores. Cada color representa una cifra que se utiliza para obtener el valor final de la resistencia. Ver la siguiente imagen.

Tabla con el código de colores de las resistencias

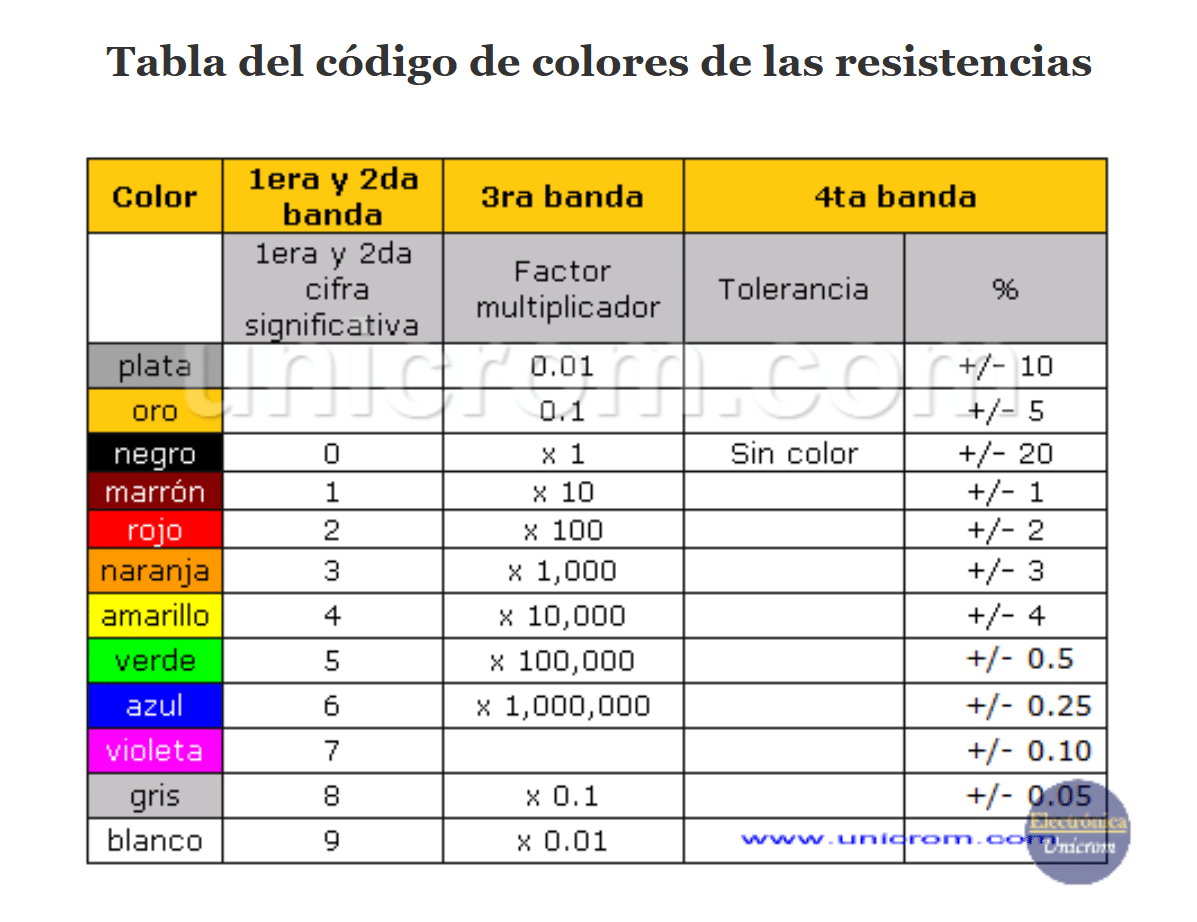

A continuación se muestra una tabla donde se resume este código de colores.

• Las dos primeras bandas indican las dos primeras cifras del valor del resistor.
• La tercera banda indica cuántos ceros hay que aumentarle al valor anterior para obtener el valor final del resistor.
• La cuarta banda nos indica la tolerancia y, si hay quinta banda, esta nos indica su confiabilidad.

La tolerancia indica en qué porcentaje el valor de la resistencia puede variar hacia arriba o hacia abajo de su valor esperado.

Ejemplo del uso del Código de Colores

Si un resistor tiene las siguientes bandas de colores:

• El resistor tiene un valor de 2 400 000 Ω ± 5 %.
• El 5% de 2 400 000 Ω es: 120 000 Ω
• El valor máximo de este resistor es: 2 400 000 + 120 000 = 2 520 000 Ω
• El valor mínimo de este resistor es: 2 400 000 – 120 000 = 2 280 000  Ω
• El resistor puede tener cualquier valor entre el máximo y el mínimo calculados.

¿Cuál es la potencia que puede disipar una resistencia?

Los colores de las bandas de los resistores no indican la potencia que puede disipar, pero el tamaño que tiene el resistor da una idea de la disipación máxima que puede tener.

Los resistores comerciales disipan 1/4 watt, 1/2 watt, 1 watt, 2 watts, etc. A mayor tamaño del resistor, más disipación de potencia (calor) puede tener.

Para obtener el valor de la potencia que disipa una resistencia bajo condiciones específicas, ver la ley de Joule.

Video ilustrativo del uso del código.

A continuación se incluye un video con una explicación rápida del código de colores de las resistencias.

Nota: En este tutorial, los términos resistencia y resistor se han utilizado como sinónimos.
