Multímetro, VOM, Tester, Polímetro

¿Qué es un multímetro?

El multímetro es un instrumento de medición muy conocido también con los nombres: VOM (Voltios, Ohmios, Miliamperímetro), Tester, Polímetro. En la actualidad hay multímetros con capacidad de medir muchas otras magnitudes como: capacitancias, frecuencias, temperaturas, etc.).

Este instrumento de medida, por su precio y su exactitud, sigue siendo el preferido del aficionado o profesional en electrónica. Existen otros instrumentos como el osciloscopio, que tiene un precio más alto y se utiliza para realizar mediciones más informativas.

Hay dos tipos de multímetros: El multímetro analógico y el multímetro digital.

Los multímetros analógicos

Los multímetros analógicos son fáciles de identificar por una aguja que al moverse sobre una escala indica del valor de la magnitud medida.

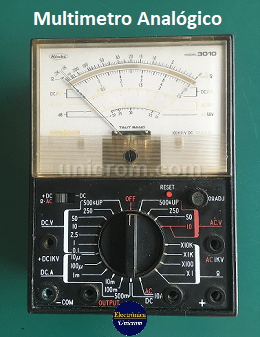

El multímetro (VOM) analógico - Electrónica Unicrom

Estos multímetros tienen el inconveniente de la dificultad de lectura de la escala y del valor del componente que se mide con la aguja. Para solventar el inconveniente de la lectura se coloca un espejo sobre las escalas, pero detrás de la aguja. La idea es que al hacer la medida, la aguja oculte su imagen reflejada en el espejo. Cuando esto es así, la medición es correcta.

Otro inconveniente del multímetro analógico es su baja impedancia de entrada.

Los multímetros digitales

Los multímetros digitales se identifican principalmente por un panel numérico para los valores medidos y la ausencia de la escala que es común en los multímetros digitales, aunque sí los hay.

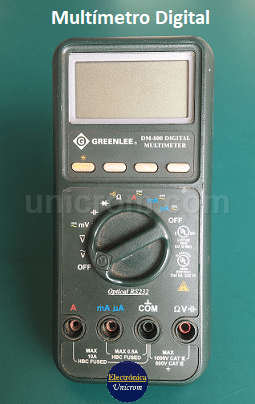

El multímetro (VOM) digital - Electrónica Unicrom

Lo que tienen es un selector de función y un selector de escala (algunos no tienen selector de escala, pues el VOM la determina automáticamente). Algunos tienen un solo selector central.

El selector de funciones sirve para escoger el tipo de medida que se realizará. Ver en la siguiente tabla como ubicar el selector de funciones para medir voltaje AC y DC, corriente alterna(CA), corriente directa (CD) y resistencia.

Rangos sugeridos para selector en un multímetro común

Opciones del selector de funciones de un multímetro común - Electrónica Unicrom

El selector de rangos del multímetro sirve para establecer el máximo valor que se podrá visualizar. Si no se tiene una idea de la magnitud a medir empezar por el rango más grande. Esto previene el daño o deterioro del multímetro.

Ver algunos ejemplos en la tabla de arriba. Véase que se escoge siempre un rango superior al de la magnitud que se mide.

Mediciones básicas que se pueden hacer con un multímetro

Medir Resistencia. Medir Impedancia

Método a seguir para medir resistencia e impedancia, utilizando un multímetro. Hay que tomar en cuenta, para medir impedancia,  los conceptos de reactancia inductiva (XL) y reactancia capacitiva (XC).

¿Cómo medir una resistencia o Impedancia en AC?

Medir voltaje y corriente en AC

Método a seguir, paso a paso, para medir voltaje y corriente alternos con un multímetro analógico o digital

Medición de voltaje en AC - Electrónica Unicrom

Medir Corriente Directa

Método a seguir para medir, paso a paso, el valor de corriente directa (CD) con un polímetro analógico o digital.

Medir corriente directa con un multímetro
