Contador de 00 a 99

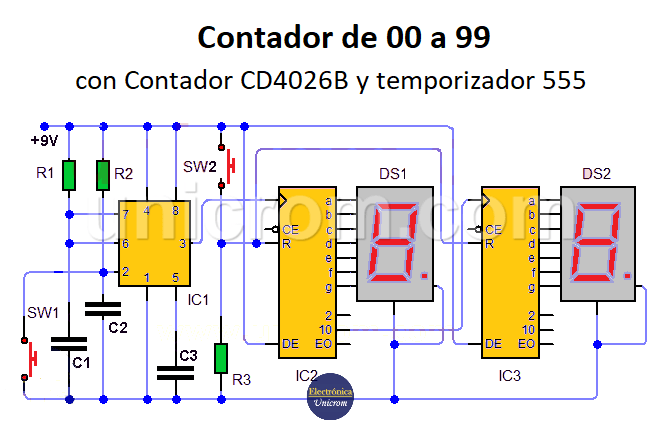

Contador de 00 a 99 con 555 y contador de décadas CD4026B

Este contador de 00 a 99 con CD4026B y 555 funciona de manera similar al que se utiliza en los lugares donde hay que atender a personas en forma ordenada, pidiéndoles que tomen una ficha.

Funcionamiento del contador de 00 a 99

El circuito utiliza el conocido temporizador 555 para dar forma al pulso de conteo. El pulso de conteo se hace con el interruptor SW1.

También se utilizan dos circuitos integrados CMOS 4026B (contador de décadas y decodificador para display de 7 segmentos en un solo integrado). De esta manera, cada 4026B maneja directamente un display de 7 segmentos (DS1, DS2).

Los contadores de décadas se conectan en cascada.

Por ser un contador de 00 hasta 99, el primer 4026 activa al segundo contador cuando pasa de 9 a 0. (ver el pin 10 del primer 4026 que entra en la entrada de reloj del segundo contador).

El segundo contador corresponde a la cuenta de las decenas y el primer contador corresponde a la cuenta de las unidades.

Inicio de la cuenta en 00.

Cuando el circuito se conecta a la alimentación, no se sabe en qué cuenta estará. Para evitar este problema, se incluye un interruptor de activación momentánea (SW2), que cuando se presiona, pone la cuenta en cero (00).

Ver que, al presionar el interruptor de contacto momentáneo SW2, se aplica un pulso positivo a los pines R de “RESET” en cada contador de décadas.

Configuración interna y distribución de pines del circuito integrado 555

Distribución de pines (patillas) del circuito integrado CD4026

Display de 7 segmentos cátodo común

Lista de componentes del circuito

• 1 temporizador 555 (IC1)
• 2 circuitos integrados CMOS 4026B – Contador de décadas y decodificador a 7 segmentos (IC2, IC3)
• 2 displays de 7 segmentos cátodo común (DS1, DS2)
• 3 condensadores cerámicos de 0.047 µF (microfaradios) (C1, C2, C3)
• 1 resistencia de 10 K, 1/4 W (R1)
• 1 resistencia de 1 M, 1/4 W (R2)
• 1 resistencia de 33 K, 1/4 W (R3)
• 2 interruptores normalmente abiertos (NA) de contacto momentáneo. (SW1, SW2).
