Indicador cambio de temperatura con LM35 y 741

Indicador cambio de temperatura con LM35 y 741

Este indicador cambio de temperatura con LM35 y 741 no es más que dos diodos emisores de luz (D1 y D2) que se encienden dependiendo de la temperatura del ambiente circundante.

En otras palabras, muestra mediante dos leds cuando la temperatura censada está por encima o por debajo de un límite establecido. Cuando la temperatura está por encima del nivel preestablecido se enciende el LED D1 y si está por debajo se enciende el LED D2.

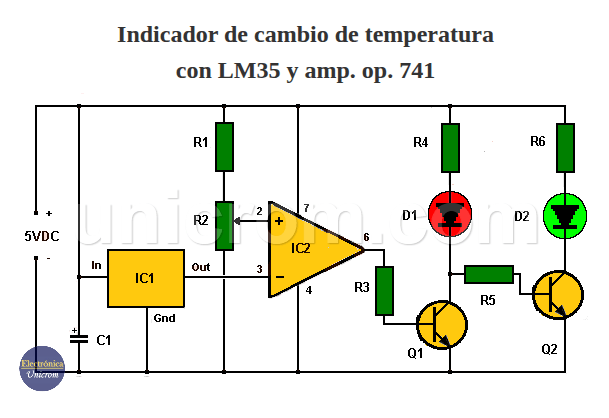

Indicador cambio de temperatura con lm35 y 741

Cómo funciona el indicador cambio de temperatura

El sensor de temperatura que se utiliza es el conocido LM35. El LM35 aumenta el voltaje en su salida en 10 mV por cada grado Centigrado / Celcius (°C) de incremento en la temperatura.

Se utiliza el potenciómetro R2 para establecer la tensión que hará cambiar el operacional, al estado de saturación positiva.

  • Cuando el voltaje de salida del LM35 es igual o mayor que el voltaje establecido por la flecha del potenciómetro conectado al pin inversor del operacional, este entrará en saturación positiva y hará conducir al transistor Q1, llevándolo a saturación y encendiendo el LED D1. La saturación de Q1, pone en corte al transistor Q2, y el LED D2 queda apagado.
  • Cuando el voltaje de salida del LM35 es menor que el voltaje establecido por la flecha del potenciómetro conectado al pin inversor del operacional, este entra en saturación negativa y hará que el transistor Q1 entre en corte (no conduce), y el LED D1 se apaga. El estado de corte de Q1, hace que el transistor Q2 se sature y el LED D2 se enciende.

Configuración de los pines del circuito integrado del amplificador operacional 741

Configuración de pines del Amp. Op. 741

Ejemplo: Se desea detectar cuando la temperatura es de 50 °C o superior

Si el voltaje de referencia es 0.5 V (pin inversor seteado para activar el amplificador operacional cuando la temperatura llegue a 50 °C) y el voltaje en la entrada no inversora del operacional (la salida del LM35) es de 0.5 V (la temperatura es de 50 grados Celsius), entonces:

La salida de IC2 va a saturación positiva. Esto hace que el transistor Q1 se sature y D1 se encienda. Como el colector de Q1 está conectado a la base de Q2, hará que esté en corte.

Cuando la temperatura es inferior a 50 grados Celsius el funcionamiento en el amplificador operacional y los transistores se invierte.

Lista de componentes del circuito

  • 1 sensor de temperatura LM35 (IC1)
  • 1 amplificador Operacional 741 o similar (IC2)
  • 2 transistores NPN 2N2222 o similar (Q1, Q2)
  • 3 resistencias de 10K (R1, R3, R5)
  • 2 resistencias 220 ohmios (R4, R6)
  • 1 potenciómetro de 5K (R2)
  • 1 condensador electrolítico de 10 uF (C1)
  • 2 LEDs, 1 rojo (D1), 1 verde (D2)

Nota: El circuito se alimenta con una fuente de voltaje de 5 VDC.
