Generador de pulsos con compuerta NAND

Este sencillo generador de pulsos con compuerta NAND es muy útil y se puede utilizar como generador de reloj para otros circuitos. El circuito tiene como elemento principal, una compuerta NAND Schmitt Trigger de 2 entradas conectada como compuerta NOT o compuerta NO.

Viendo el diagrama y recordando la tabla de verdad de una compuerta NAND, sabemos que cuando las dos entradas están en “1” lógico, la salida estará en “0” lógico y cuando las dos entradas están en “0” lógico, la salida será un “1” lógico. Exactamente el mismo comportamiento que tendría una compuerta NOT o compuerta inversora.

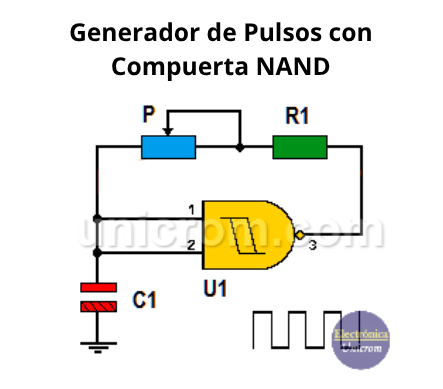

Generador de pulsos con compuerta nand

Funcionamiento del Generador de pulsos con compuerta NAND

  • La compuerta entrega en su salida una onda cuadrada cuya frecuencia depende de los valores del capacitor C1 y de la combinación serie del potenciómetro y el resistor.
  • Cuando la salida de la compuerta NAND está en nivel alto, el condensador C1 (que está descargado entregando un nivel de voltaje bajo en las entradas de la compuerta NAND), se carga a través del conjunto del potenciómetro y resistencia.
  • Una vez que el capacitor está cargado, el nivel de voltaje en las entradas de la compuerta es alto, causando que su salida pase a nivel bajo.
  • Con la salida en nivel bajo, se inicia la descarga del capacitor a través del mismo conjunto de resistor y potenciómetro en serie, regresando a su estado original y repitiéndose el proceso.

Lista de componentes del circuito

  • 1  compuerta NAND Schmitt Trigger de 2 entradas CD4093 (U1), Sólo se usa una compuerta de las 4 que tiene el circuito integrado.
  • 1 potenciómetro de 1 Megaohm (P)
  • 1 resistencia / resistor de 10K (R1)
  • 1 condensador / capacitor de 47 uF (C1)

  •
  •
  •
  •
  •
  •
  •
