Como realizar la conexión de un amplificador de audio para auto

Por: Ivan Blanco Barrera

Un amplificador es un elemento electrónico el cual la señal de salida es igual a la señal de entrada pero incrementada.La señal de entrada introducida en un amplificador de audio es la señal de salida de un auto estéreo.

El amplificador de audio para auto, se alimenta con un voltaje de 12v de corriente directa pero también necesita otra señal para su funcionamiento el cual se llama “REMOTE”. En el dibujo se representa con la letra “R”.

Esta señal es de aproximadamente 3.5v y se obtiene del auto estéreo. Por lo común es el cable de color azul del auto estéreo. La conexión se muestra en el gráfico. Siempre se debe conectar un fusible para proteger al amplificador. Por lo común el fusible suele ser aproximadamente de 15 A pero depende el tipo de amplificador y su marca.

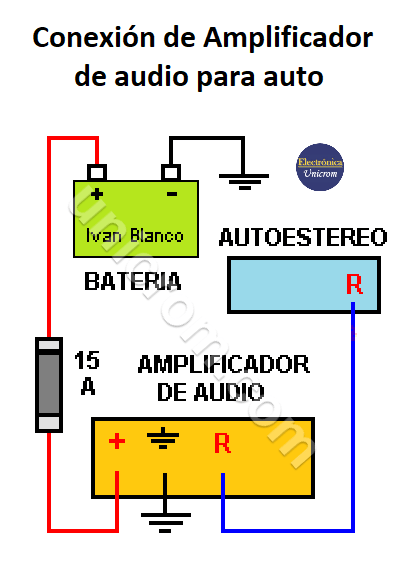

Esquema de conexión de una amplificador de audio a un auto - Electrónica Unicrom

Notas:

  • La tierra que observan en el amplificador significa que dicha tierra o negativo de la fuente se puede obtener de cualquier parte de la carcasa del auto.
  • En la mayoría de los autos el negativo de la batería la conectan al chasis o carcasa del auto.

http://unicrom.com/Art_conex_ampl_auto.asp
